Come specificare l'incisione di etichette in plastica per quadri elettrici

Come specificare l'incisione di etichette in plastica per quadri elettrici

Le etichette per l'incisione dei quadri elettrici devono essere trattate come parti tecniche controllate. Un'utile specifica collega ciascuna etichetta al disegno approvato, definisce il materiale e il percorso di lavorazione e registra dimensioni, montaggio e condizioni di servizio prima della produzione.

Perché l'etichetta di un quadro elettrico è più di un semplice testo

Un armadio di controllo può contenere mezzi di sezionamento, alimentatori, interruttori, selettori, spie luminose, terminali, istruzioni di manutenzione e sistemi a tensione multipla. Le etichette incise sul pannello elettrico attorno a questi componenti aiutano gli operatori e i tecnici a collegare il dispositivo fisico a un disegno, una sequenza operativa o una procedura di manutenzione. Un'etichetta visivamente attraente non è utile se la sua formulazione è sbagliata, la sua posizione è ambigua o diventa illeggibile nell'ambiente reale.

Negli Stati Uniti, l'OSHA 29 CFR 1910.303(f) afferma che alcuni mezzi e circuiti di disconnessione devono essere contrassegnati in modo leggibile per indicarne lo scopo e che le marcature richieste devono essere sufficientemente resistenti per l'ambiente coinvolto. Questo è un principio di progettazione importante, ma non significa che un foglio di plastica renda automaticamente un pannello conforme all'OSHA. Il progettista dell'apparecchiatura, il quadrista e l'autorità competente devono determinare quali regole applicare, cosa deve indicare ciascun marchio e dove deve essere installato.

UL 508A è uno standard separato per i pannelli di controllo industriali. UL Solutions spiega che le officine qualificate necessitano di personale in grado di interpretare e applicare i suoi requisiti. LYSHIRE fornisce materiali per l'incisione e può esaminare i requisiti delle etichette finite, ma non sostituisce il processo di certificazione o la responsabilità tecnica del quadrista.

Inizia con il programma di identificazione approvato

L'input di produzione più sicuro è un programma o un disegno di un'etichetta controllata, non un testo copiato da un'e-mail o da una fotografia. Assegna a ogni elemento un riferimento univoco che lo collega al pannello, alla posizione e alla revisione del disegno. Se l'ordine contiene dati variabili, utilizza un foglio di calcolo strutturato o un pacchetto di grafica approvato con una chiara relazione tra riga e parte.

Conferma maiuscole, punteggiatura, unità, notazione di tensione, abbreviazioni, interruzioni di riga, simboli e linguaggio. Indica se i caratteri devono soddisfare un'altezza o una larghezza minima del tratto. Se l'etichetta include un numero di serie, un'etichetta dell'attrezzatura, un codice QR o un codice a barre, fornire il formato dei dati e il metodo di verifica. L'incisore non deve indovinare la terminologia tecnica o "correggere" un codice senza l'approvazione scritta.

Un campo di revisione è particolarmente importante per gli ordini ripetuti. Quando il design di una macchina cambia, un'etichetta vecchia ma visivamente simile può creare un errore di manutenzione. Registrare il numero del disegno, la revisione, la data di approvazione e qualsiasi testo sostituito e mantenere le etichette obsolete fisicamente separate dal lotto rilasciato.

Definire la funzione di ciascun tipo di etichetta

Questi gruppi possono condividere una famiglia materiale, ma non necessariamente condividono lo stesso ruolo di conformità. Ad esempio, una legenda del selettore incisa e un marchio di certificazione non sono intercambiabili. Non riprodurre mai un marchio di certificazione, una targhetta identificativa o un'etichetta di sicurezza regolamentata senza l'autorizzazione e i requisiti di marcatura applicabili.

Seleziona i colori del frontale e del nucleo dai requisiti del progetto

La plastica per incisione a due strati crea contrasto rimuovendo un sottile strato frontale ed esponendo un nucleo di colore diverso. Combinazioni comuni come nero/bianco, rosso/bianco, giallo/nero o bianco/nero possono produrre una chiara identificazione, ma il colore “migliore” non è universale. L'illuminazione, la distanza di visione, la finitura superficiale, la contaminazione e i componenti vicini influiscono tutti sulla leggibilità.

I colori e le parole di segnalazione di sicurezza devono provenire dallo standard locale applicabile, dalle specifiche del cliente e dalla valutazione del rischio tecnico. Non dare per scontato che ogni etichetta rossa significhi la stessa cosa o che una combinazione di colori familiare sia automaticamente conforme. Per l'identificazione generale del dispositivo, selezionare un contrasto che rimanga leggibile sotto l'illuminazione dell'installazione e testare il testo più piccolo nelle dimensioni reali.

Le superfici opache possono ridurre i riflessi fastidiosi sotto l'illuminazione del mobile. Le finiture lucide e metalliche possono essere appropriate per il branding o targhette selezionate, ma devono essere valutate per l'abbagliamento e la visibilità dei caratteri fini. Se più pannelli appartengono a una famiglia di macchine, definire una tavolozza frontale/nucleo approvata in modo che le etichette sostitutive rimangano coerenti.

Scegli il percorso del materiale prima di scegliere le impostazioni della macchina

LYSHIRE separa i percorsi standard dei materiali meccanici e laser. I fogli per incisione ABS standard sono destinati alla fresatura CNC, all'incisione rotativa, alla perforazione, al taglio e alla relativa fabbricazione meccanica. Le lastre per incisione laser a base di PMMA/acrilico rappresentano il percorso normale per l'incisione e il taglio laser a CO2. Una descrizione dell'acquisto dovrebbe indicare sia la costruzione del materiale che il processo previsto.

I fornitori di materiali laser come Trotec descrivono lastre acriliche modificate a due e tre strati con un sottile strato superiore che viene rimosso per rivelare il nucleo. Gravotech offre separatamente materiali sviluppati per l'incisione e il taglio rotativo. Questi esempi mostrano perché “l’incisione della plastica” da sola non costituisce una dichiarazione completa di compatibilità con la macchina. I parametri devono essere testati per l'esatto materiale, spessore, attrezzatura, ottica o taglierina e qualità del bordo richiesta.

Scegli un percorso considerando il testo più piccolo, la geometria del taglio, i fori, l'aspetto del bordo, il tempo di ciclo e l'attrezzatura a disposizione del produttore. Se le etichette verranno fornite come parti finite, inviare la grafica e la geometria a LYSHIRE per una revisione del processo. Per una panoramica dei due percorsi cfrSistema di lavorazione LYSHIREe ilgamma di fogli per incisione laser.

Specificare dimensioni, spessore e dettagli di fabbricazione

Il disegno dovrebbe definire la larghezza e l'altezza finita, lo spessore, il raggio dell'angolo, il diametro del foro, le posizioni del centro del foro, le fessure, i ritagli, gli smussi e l'accettazione dei bordi. Indicare se le dimensioni sono nominali o controllate da una tolleranza. Le etichette montate attorno agli interruttori o alle spie necessitano di uno spazio adeguato in modo da non interferire con il funzionamento, la tenuta o l'accesso per la manutenzione.

Il linguaggio comune dello spessore di LYSHIRE include 0,1, 0,3, 0,5, 0,8, 1,3, 1,5 e 3,0 mm, con 1,3 e 1,5 mm comuni per molte applicazioni di incisione rigida. La disponibilità e la costruzione variano in base al percorso del prodotto; non trasferire un elenco di spessori o tolleranze a ogni materiale. Il linguaggio standard dei fogli comprende formati 600 × 1200 mm e formati personalizzati, mentre la fattibilità del pezzo finito dipende dal disegno, dalla quantità e dal piano di fabbricazione.

Più spesso non è automaticamente migliore. Una piastra più spessa potrebbe sporgere maggiormente dalla superficie del pannello, influire sulle distanze degli interruttori o richiedere hardware di fissaggio diverso. Un'etichetta sottile può essere adatta per un'applicazione adesiva piatta, ma necessita di una manipolazione e di un supporto del substrato adeguati. Esaminare l'assieme completo anziché selezionare lo spessore solo dall'aspetto.

Abbinare il metodo di montaggio alla superficie effettiva

I dispositivi di fissaggio meccanici vengono spesso selezionati quando il disegno prevede già dei fori o quando è prevista la rimozione e la sostituzione. La specifica dovrebbe indicare la dimensione del foro, i requisiti di svasatura o lamatura, il gioco della testa dell'elemento di fissaggio e se la fessurazione attorno ai fori costituisce un problema di accettazione.

L'adesivo sensibile alla pressione può velocizzare l'installazione su superfici idonee, ma le sue prestazioni dipendono dal substrato, dal rivestimento, dalla struttura della superficie, dalla pulizia, dalla curvatura, dalla temperatura e dall'esposizione. Il metallo verniciato a polvere può essere liscio o strutturato; due rivestimenti visivamente simili possono produrre risultati di adesione diversi. Le plastiche a bassa energia superficiale come PP o PE richiedono una valutazione separata.

Quando si richiedono etichette per incisione su quadri elettrici con retro adesivo, fornire l'effettivo substrato di installazione e se è piatto, curvo, verniciato o verniciato a polvere. Testare il supporto proposto sulla superficie reale prima della produzione in serie. L'installatore deve seguire le linee guida relative alla preparazione, alla pressione e al tempo di permanenza del fornitore dell'adesivo.

Definire l'ambiente di servizio senza dare per scontato la durabilità

Indicare se il pannello è all'interno, all'esterno riparato o completamente esposto. Includere l'intervallo di temperatura previsto, l'esposizione alla luce solare o ai raggi UV, l'umidità, l'olio, i prodotti chimici per la pulizia, l'abrasione e la frequenza di manutenzione. Un materiale adatto per un armadio interno pulito non è automaticamente adatto per un armadio esterno o un'area lavabile.

L'idoneità all'esterno, la prestazione alla fiamma, la resistenza chimica e la resistenza alla pulizia fanno parte delle esatte specifiche del prodotto e delle condizioni di prova. Termini generici come ABS, acrilico, opaco o metallico non costituiscono certificazioni di prestazione. Se un progetto richiede una valutazione particolare o un metodo di prova documentato, includilo nella richiesta e verifica il grado selezionato prima dell'approvazione.

Anche la leggibilità cambia con l'uso. Le etichette accanto ai controlli utilizzati di frequente possono essere toccate o pulite più spesso rispetto alle etichette all'interno di un armadio chiuso a chiave. La posizione, la geometria protettiva e le pratiche di pulizia possono avere la stessa importanza delle proprietà nominali del materiale.

Approvare un campione rappresentativo e una prova controllata

Una prova dovrebbe mostrare il testo esatto, le interruzioni di riga, i simboli, la direzione faccia/nucleo, le dimensioni, le posizioni dei fori e la quantità per ogni gruppo di variabili. Un campione fisico dovrebbe rappresentare il testo più piccolo, la spaziatura più stretta, la combinazione di colori più critica, lo spessore effettivo e il percorso di elaborazione previsto. Se è coinvolto l'adesivo, testarlo sulla superficie reale.

Ispezionare il campione nell'orientamento e nell'illuminazione reali. Confermare il contrasto, la completezza dei caratteri, la profondità dell'incisione, la qualità dei bordi, l'adattamento dimensionale, l'allineamento dei fori, le condizioni della superficie e il montaggio. Registra il modello del materiale accettato, i colori, la finitura, lo strumento o il percorso del processo e la revisione del disegno in modo che la produzione e gli ordini ripetuti condividano lo stesso riferimento.

Un campione non sostituisce l'ispezione della produzione. Il contratto di acquisto dovrebbe definire come verrà controllato il lotto, come verranno riconciliati i dati variabili, quale tolleranza quantitativa si applicherà e come le etichette verranno raggruppate e imballate per l'installazione.

Problemi comuni e cosa verificare

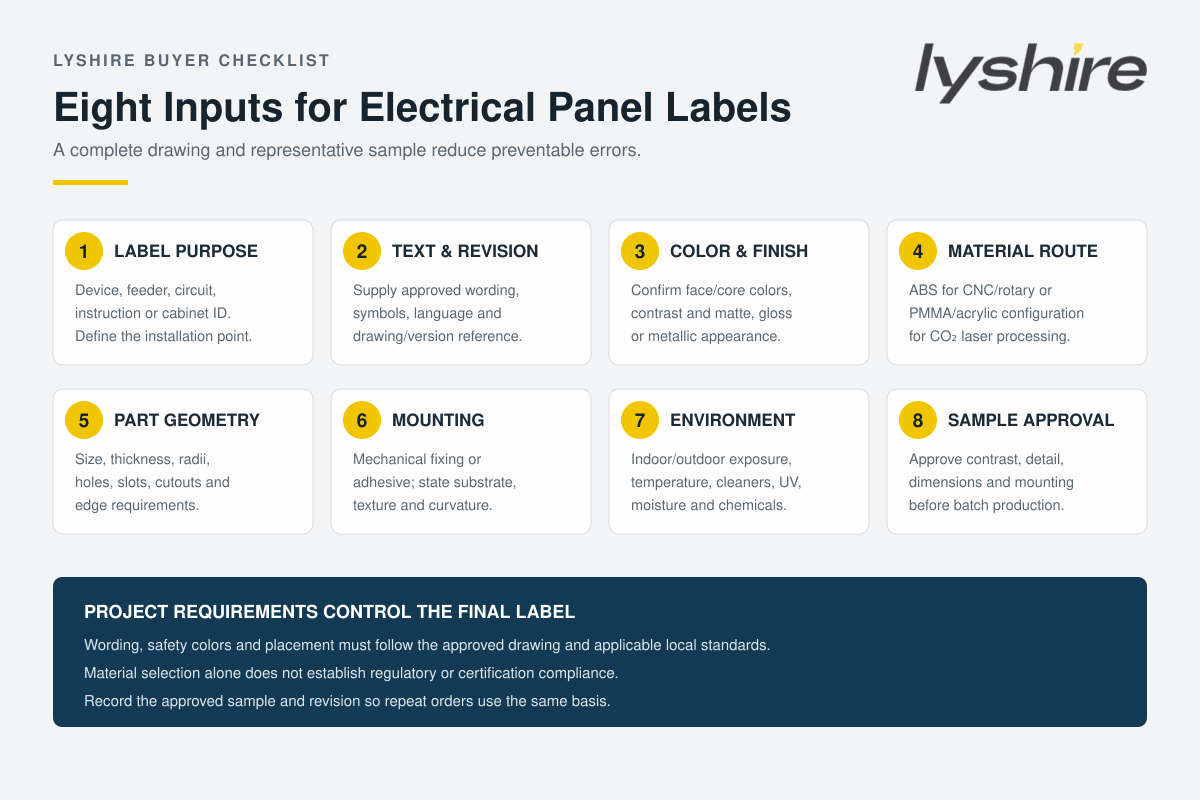

Lista di controllo RFQ per etichette per incisione su quadri elettrici

Quando si richiedono etichette per incisione quadri elettrici, inviare la scheda dell'etichetta e il disegno rilasciato; riferimento del pannello e dell'installazione; formulazione esatta, linguaggio e simboli; dati variabili; colori e finitura faccia/nucleo; Percorso laser ABS/CNC o PMMA/CO2; spessore; dimensioni finite; fori e forme speciali; metodo di montaggio; substrato reale; ambiente; quantità; gruppi di confezionamento; e la registrazione del campione o dell'ispezione richiesta.

Per le parti finite, identificare quali etichette appartengono a ciascun armadio o macchina in modo che possano essere imballate nell'ordine di installazione. Se il requisito è ancora in fase di scheda del materiale, specificare il formato del foglio intero o tagliato su misura e rivedere il documento di LYSHIREsistema di struttura del foglio di incisione. Per forme non standard, set di dati multipli o supporti speciali, vedereapplicazioni personalizzate.

Domande frequenti

Riferimenti tecnici:OSHA 29 CFR 1910.303, Programma di pannelli di controllo industriale UL, Incisione laser di lastre di plastica TrotecEMateriali per incisione rotativa Gravotech.
