La preparazione della grafica per l'incisione dei fogli di plastica inizia con un file controllato, non con l'impostazione della macchina. Acquirenti e produttori dovrebbero collegare il master modificabile, il file di produzione, la prova, il materiale, gli strati di processo, le dimensioni e l'elenco dei dati variabili in un'unica revisione approvata.

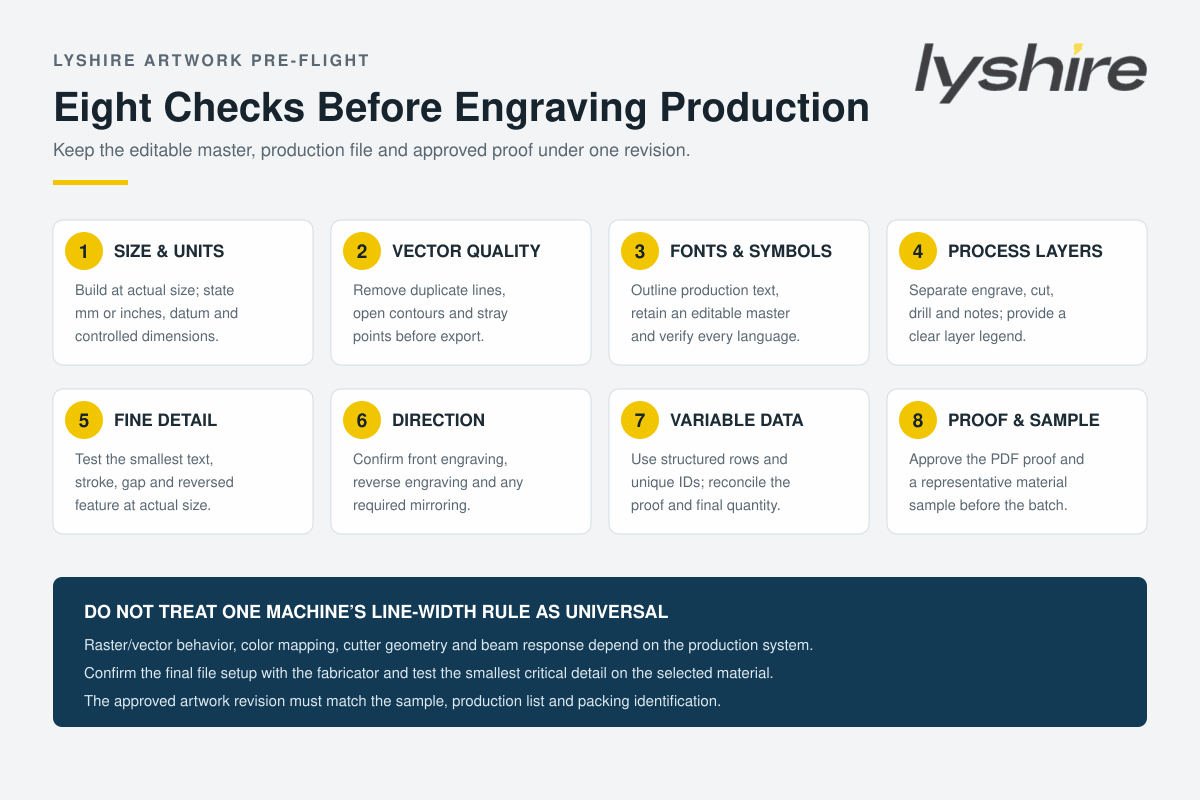

Risposta rapida:costruire opere d'arte in plastica per incisione a dimensioni reali, indicare le unità, utilizzare vettori puliti per la geometria, conservare un master modificabile, delineare i caratteri nella copia di produzione, separare le operazioni di incisione e taglio, confermare la direzione anteriore o inversa, controllare i dati variabili e testare il più piccolo dettaglio critico sul materiale selezionato prima della produzione in batch.
Tratta la grafica come una specifica di produzione
Un'anteprima sullo schermo attraente può ancora produrre l'etichetta sbagliata. Un font mancante potrebbe sostituirlo senza preavviso, un percorso duplicato potrebbe essere tagliato due volte, un file potrebbe aprirsi nelle unità errate oppure gli oggetti di incisione e taglio potrebbero essere assegnati allo stesso processo. Le opere d'arte dell'incisione di precisione devono quindi comunicare sia come dovrebbe apparire la parte finita sia come dovrebbe essere lavorato ciascun oggetto.
Il pacchetto di produzione dovrebbe identificare il codice prodotto, il numero del disegno, la revisione, la scala, le unità, le dimensioni finite, la direzione del colore della faccia/nucleo, il percorso del materiale e la quantità. La prova digitale dovrebbe utilizzare la stessa fonte del file di produzione. Se un cliente approva uno screenshot mentre l'operatore utilizza un file diverso, il percorso di approvazione viene interrotto.
Conserva tre record correlati: un master modificabile contenente testo in tempo reale e cronologia della costruzione; una copia di produzione bloccata preparata per il sistema selezionato; e una prova PDF leggibile dall'uomo che mostra dimensioni, testo e revisione. I nomi dei file dovrebbero rendere evidente la loro relazione.
Scegli contenuto vettoriale o raster in base alla funzione
La grafica vettoriale descrive matematicamente linee, curve e forme, quindi può essere ridimensionata senza la pixelizzazione associata a una bitmap a bassa risoluzione. Ciò rende i file vettoriali per l'incisione adatti al taglio di contorni, fori, bordi, loghi, testo delineato e altre geometrie controllate. Le immagini raster sono costituite da pixel e vengono comunemente utilizzate per fotografie, texture o incisioni ombreggiate.
La guida ufficiale di Epilog sulla comparazione raster-vettore spiega che la grafica raster e i riempimenti vettoriali vengono normalmente incisi, mentre le linee vettoriali sufficientemente sottili possono essere interpretate come tracciati di taglio dal suo software. La soglia numerica indicata da un fornitore di apparecchiature non è uno standard universale. L'operatore deve utilizzare il manuale, il driver e il flusso di lavoro della macchina di produzione.
Un'immagine raster ad alta risoluzione può essere adatta per una grafica tonale, ma la conversione di uno screenshot sfocato in un file più grande non ricrea i dettagli mancanti. Se un logo deve avere bordi controllati, richiedi la grafica vettoriale originale. Il tracciamento automatico e l'impostazione completa del file di incisione laser devono essere ispezionati per individuare eventuali nodi eccessivi, forme rotte, fori indesiderati e caratteri distorti.
Conserva il master modificabile prima di delineare i caratteri
La disponibilità dei caratteri è una fonte comune di differenze di produzione. Se il computer ricevente non ha lo stesso carattere tipografico o versione, il testo attivo potrebbe ridisporre, modificare la larghezza del carattere o sostituire un altro carattere. Adobe spiega che la conversione del testo in contorni trasforma i caratteri in forme vettoriali, ma il testo perde quindi le sue normali proprietà di modifica.
Per questo motivo, conserva una pagina master modificabile con testo attivo e crea una copia di produzione separata con il testo approvato convertito in contorni. Non sovrascrivere l'unica fonte modificabile. Includi una prova PDF leggibile in modo che l'ortografia, i numeri, i simboli, gli accenti, l'arabo o i caratteri di altre lingue possano essere controllati visivamente.
Gravotech distingue i caratteri di contorno e i caratteri di incisione/taglio e sottolinea che la licenza dei caratteri è importante anche quando vengono venduti prodotti incisi. L'acquirente o il proprietario dell'opera d'arte deve confermare il diritto di riprodurre caratteri, loghi e simboli commerciali. La conversione di un carattere in tracciati non crea una licenza.
Costruisci il file nelle dimensioni reali e dichiara le unità
Prepara opere d'arte con incisioni di precisione in scala 1:1 quando possibile. Indica se il file utilizza millimetri o pollici e inserisci almeno una dimensione controllata sulla prova. Una lastra da 100 mm aperta come 100 pollici crea un errore evidente, ma conversioni di scala più sottili possono modificare le dimensioni del testo, la distanza dei fori e i margini dei bordi senza essere notate.
Definire la larghezza, l'altezza, lo spessore, il raggio dell'angolo, il diametro del foro, le posizioni del centro del foro ed eventuali asole o ritagli finiti. Utilizzare un riferimento chiaro anziché quotare la stessa caratteristica da diversi riferimenti incoerenti. Se l'apertura del pannello o il modello di fissaggio sono fondamentali, fornire il disegno di accoppiamento o un campione approvato.
Non fare affidamento solo sul bordo della pagina per rappresentare il contorno finito. Posiziona il percorso di taglio su un livello con nome e mostra le dimensioni finali separatamente. Rimuovere gli oggetti nascosti fuori dall'area di lavoro a meno che non si tratti di note di produzione intenzionali.
Incisione, taglio, foratura e appunti separati
La mappatura dei colori e i livelli possono aiutare un operatore ad assegnare processi, passaggi o impostazioni diversi. Epilog documenta la mappatura dei colori come flusso di lavoro di grafica vettoriale per più operazioni, mentre il software Gravotech supporta la gestione dei livelli, percorsi utensile per colore, lavoro con matrice ed elenchi di variabili. I nomi esatti dei colori e le larghezze delle linee dipendono ancora dal sistema di produzione selezionato.
Utilizza livelli con nomi chiari come INCISIONE, TAGLIO, FORI e NOTE e includi una piccola legenda. Le note di produzione, le dimensioni e i segni di registrazione devono essere impostati in modo che non possano essere eseguiti accidentalmente come grafica. Se sono necessarie sia l'incisione raster che il taglio vettoriale, indicare quali oggetti appartengono a ciascun processo.
Ispeziona la geometria per individuare percorsi duplicati, contorni aperti, autointersezioni, piccoli frammenti e oggetti sovrapposti. Una linea di taglio duplicata può causare un secondo passaggio non necessario; un contorno aperto potrebbe impedire il riconoscimento di una forma come previsto. Espandi effetti complessi o maschere di ritaglio solo dopo aver controllato che il risultato rimanga fedele e lavorabile.
Conferma l'incisione frontale, l'incisione sul retro e la specchiatura
L'incisione frontale standard a due strati rimuove lo strato superiore dal lato visibile per esporre il nucleo a contrasto. I materiali per l'incisione inversa vengono elaborati dal retro di una faccia trasparente e potrebbero richiedere una grafica specchiata in modo che il testo venga letto correttamente dalla parte anteriore. Queste sono costruzioni diverse e non devono essere trattate come direzioni di file intercambiabili.
Scrivere INCISIONE FRONTALE o INCISIONE REVERSE sulla nota di produzione e indicare sulla prova il senso di lettura previsto. Non eseguire automaticamente la copia speculare di un intero lavoro perché un componente è inciso al contrario. Loghi, simboli asimmetrici, frecce e testo multilingue dovrebbero ricevere un controllo della direzione visiva prima dell'approvazione.
Per i progetti LYSHIRE, identificare il modello del materiale e la struttura frontale/nucleo insieme alla direzione del file. Vedi ilSistema di struttura in lamiera di incisione LYSHIREper la differenza tra configurazioni superficiali e inverse.
Testare testo minimo, tratti, spazi vuoti e dettagli invertiti
Non esiste un'altezza minima universale del testo o una larghezza della linea per ogni plastica da incisione. Il risultato dipende dallo strato frontale, dal contrasto, dalla finitura e dallo spessore del materiale; il raggio laser, la lente e il fuoco; oppure la geometria della fresa, l'affilatura, la concentricità e la profondità di incisione. Anche il testo riempito, il testo a riga singola e il testo invertito si comportano diversamente.
Creare un test rappresentativo contenente il carattere più piccolo, il tratto più sottile, lo spazio più stretto, l'angolo interno più stretto e l'elemento invertito più piccolo utilizzati nel lavoro reale. Incidilo a dimensioni reali sul materiale previsto. Controllare se i contatori rimangono aperti, i tratti adiacenti rimangono separati, il nucleo è esposto in modo coerente e l'etichetta finale è leggibile alla distanza richiesta.
Non approvare solo l'etichetta più grande o più semplice in un ordine misto. Il campione di produzione dovrebbe mettere alla prova il processo nei suoi dettagli più critici. Se sono inclusi diversi colori o finiture di materiali, testare combinazioni il cui contrasto o comportamento superficiale potrebbero differire.
Preparare la geometria CNC e rotante per la taglierina vera e propria
La grafica dell'incisione CNC richiede più di un contorno visibile. La taglierina ha una geometria fisica della punta, quindi angoli interni molto stretti, spazi stretti o tratti sottili potrebbero non essere riprodotti esattamente come disegnati. Un percorso utensile può seguire la linea centrale, spostarsi da un contorno o pulire un'area riempita a seconda del software e dell'operazione.
Fornisci vettori puliti e lascia che il produttore confermi la scelta dell'utensile, gli offset, la profondità e la strategia di lavorazione. Non precompensare la geometria della taglierina sconosciuta ispessendo il testo in modo casuale. Se viene controllata una particolare larghezza del tratto finito o una dimensione della tasca, inserire tale requisito nel disegno e approvare un test.
La configurazione ABS standard di LYSHIRE appartiene al percorso CNC/rotativo. I progetti laser CO2 utilizzano normalmente la configurazione separata a base PMMA/acrilico. Rivedi ilSistema di lavorazione LYSHIREprima di preparare un file per più percorsi di materiale.
Controlla testo variabile, numeri di serie e codici
L'incisione di dati variabili necessita di un'origine strutturata anziché di file di grafica rinominati individualmente. Utilizza una riga per pezzo finito con un ID univoco, testo esatto e qualsiasi codice a barre o codice QR. Mantieni gli zeri iniziali come testo laddove sono significativi e definisci se spazi, trattini e maiuscole fanno parte del valore codificato.
Prima della produzione, riconciliare il conteggio delle righe, la quantità richiesta e la prova generata. Controlla il primo, l'ultimo e il record intermedio rappresentativo, oltre a eventuali valori lunghi o caratteri non latini. Se i codici devono essere scansionati, definire il contenuto dei dati, il tipo di codice previsto, la dimensione finita, l'area silenziosa e il metodo di verifica; quindi testare il codice dopo averlo inciso sul materiale reale.
Il contenuto variabile non deve essere riscritto manualmente sulla macchina. Se è necessaria una correzione, aggiornare l'origine dati controllata, emettere una nuova revisione e rigenerare la prova in modo che la modifica rimanga tracciabile.
Pacchetto file di produzione consigliato
| Archiviare o registrare | Scopo | Controlli importanti |
|---|---|---|
| Maestro modificabile | Futuri cambiamenti di testo o layout | Mantenimento del testo attivo, risorse collegate incluse, spazio colore corretto e proprietà del file |
| File vettoriale di produzione | Geometria fornita al software di incisione | Caratteri delineati, percorsi puliti, dimensioni effettive, livelli di processo con nome e nessun oggetto indesiderato |
| Prova PDF | Revisione e approvazione umana | Codice articolo, revisione, dimensioni, dicitura, direzione, colori e quantità |
| Tabella a dati variabili | Numeri di serie, nomi, codici o elenchi di tag | ID univoco, zeri iniziali protetti, conteggio delle righe, campi di codifica e revisione |
| Specifiche del materiale/processo | Collega la grafica al percorso di produzione | ABS/CNC o PMMA/laser, colori, finitura, spessore, supporto e ambiente |
| Registrazione del campione approvato | Riferimento per l'accettazione fisica | Minimo dettaglio, contrasto, dimensioni, qualità del taglio e data di approvazione |
I formati di scambio comuni includono AI, EPS, PDF, SVG e DXF, mentre i contenuti raster possono arrivare come PNG, TIFF o JPEG di alta qualità. Le estensioni dei file da sole non garantiscono contenuti utilizzabili: un PDF può contenere solo un'immagine a bassa risoluzione e un SVG può comunque contenere caratteri attivi o effetti non supportati. Confermare il formato preferito e la versione del software con il produttore.
Errori comuni delle opere d'arte e controlli correttivi
| Sintomo di produzione | Oggetti d'arte da rivedere |
|---|---|
| Il testo cambia dopo il trasferimento del file | Caratteri mancanti, testo attivo, supporto linguistico, versione del carattere e copia di produzione delineata |
| La parte incide o taglia due volte | Tracciati duplicati, oggetti sovrapposti, livelli nascosti e geometria importata ripetuta |
| Il contorno tagliato non si chiude | Nodi aperti, giunzioni interrotte, autointersezione e conversione dell'esportazione |
| Il testo inverso si legge al contrario | Costruzione del materiale, lato di visualizzazione, istruzioni di mirroring e direzione della prova |
| I dettagli più fini si fondono o scompaiono | Test delle dimensioni reali, corsa/spazio, tipo di riempimento, trave o taglierina, profondità e strato frontale del materiale |
| Le etichette delle variabili mancano o si ripetono | Conteggio righe, ID univoci, filtri, modifiche manuali, generazione di prove e riconciliazione degli imballaggi |
Confine del processo:non copiare le soglie della larghezza di linea, le mappe dei colori, le impostazioni del laser o la compensazione della taglierina da un'altra macchina senza verifica. La corretta preparazione della grafica dipende dal software di produzione, dall'attrezzatura, dallo strumento, dal materiale, dalla geometria e dal risultato richiesto.
Lista di controllo RFQ per la revisione della grafica e la produzione di campioni
Invia a LYSHIRE la grafica modificabile o il file vettoriale pulito, prova PDF, dimensioni finite, unità, revisione del disegno, elenco etichette, testo più piccolo, colori faccia/nucleo, finitura, spessore, percorso laser ABS/CNC o PMMA/CO2, fori e contorni, direzione anteriore o posteriore, origine dati variabili, supporto, quantità e approvazione del campione richiesta.
Se sono richieste parti finite, identificare i gruppi di imballaggio e i numeri delle parti in modo che la produzione possa essere riconciliata con il programma dell'etichetta. Per geometrie insolite, layout multilingue o supporti speciali, rivediApplicazioni personalizzate LYSHIRE.
Domande frequenti
I caratteri dovrebbero essere convertiti in contorni prima dell'incisione?
Converti il testo approvato nella copia di produzione in contorni per ridurre il rischio di sostituzione dei caratteri, ma conserva un master modificabile separato perché il testo delineato non è più normalmente modificabile come testo.
Un PDF è sempre un file di produzione vettoriale?
No. Un PDF può contenere vettori, immagini raster, caratteri live o una combinazione di essi. Ispezionane il contenuto e conferma il formato di produzione preferito dal produttore.
È possibile utilizzare una larghezza minima di linea per ogni macchina per incidere?
No. L'interpretazione della linea e i dettagli riproducibili dipendono dalla macchina, dal driver, dal materiale, dall'ottica o dalla taglierina e dal metodo di lavorazione. Testare la caratteristica critica più piccola.
Quando dovrebbe essere specchiata l'opera d'arte?
Specchia la grafica solo quando la struttura dell'incisione inversa selezionata e la direzione di visualizzazione lo richiedono. Confermare la vista frontale prevista sulla prova.
Come devono essere forniti i numeri di serie e i dati variabili?
Utilizza una tabella strutturata con una riga per parte, un ID univoco, valore esatto e revisione controllata. Riconciliare il conteggio delle righe e la prova generata prima della produzione.
Quale percorso del materiale deve specificare il file?
Stato ABS per il percorso CNC/rotativo standard di LYSHIRE o la configurazione separata PMMA/acrilico per la lavorazione laser CO2, insieme a colori, finitura e spessore.
Richiedi un'opera d'arte e una revisione del campione
Invia a LYSHIRE il file vettoriale, la prova, le dimensioni, il percorso del materiale, i più piccoli dettagli e la quantità. Il team tecnico può esaminare il pacchetto grafico e i requisiti del campione rappresentativo prima della produzione.
