Dal campione alla massa: come approvare i fogli per incisione in ABS
Un campione può incidere bene e tuttavia non riuscire a proteggere l’acquirente durante la produzione ripetuta se l’approvazione registra solo “foglio ABS bianco/nero”. Un'approvazione affidabile converte il campione selezionato in un riferimento controllato per identità del materiale, colori faccia/nucleo, finitura, spessore, risultato dell'incisione, fabbricazione e condizioni di servizio.
Risposta diretta:approvare insieme la scheda fisica e il suo risultato elaborato. Conservare un riferimento, registrare la macchina e le condizioni di prova, definire requisiti misurabili e concordare come verrà campionato il lotto di produzione. La sola corrispondenza visiva non è sufficiente, mentre un piano di ispezione senza una specifica concordata non può definire cosa è accettabile.
Perché l'approvazione informale fallisce
"Il campione sembra buono" non è una specifica completa
L'aspetto può cambiare
Colore, lucentezza e struttura possono apparire diversi sotto un'altra fonte di luce, accanto a un altro materiale o dopo la rimozione della pellicola protettiva. Le immagini sullo schermo non sono uno standard di colore finale.
L'elaborazione modifica il risultato
La geometria, la profondità, l'avanzamento, il bloccaggio del pezzo e la grafica della taglierina influiscono sull'anima rivelata, sulla larghezza della linea, sulle bave e sulla qualità del bordo. Materiale e configurazione devono essere esaminati insieme.
Un pezzo non è molto
Un buon campione di sviluppo non definisce le posizioni di campionamento, le classi di difetti o le regole di accettazione per centinaia di fogli di produzione. Tali controlli devono essere concordati separatamente.
Il riferimento approvato
Cosa dovrebbero congelare l'acquirente e il fornitore prima della produzione in serie
| Elemento di approvazione | Cosa registrare | Perché è importante |
|---|---|---|
| Identità del prodotto | Fornitore, codice prodotto, percorso di lavorazione meccanica ABS, struttura e revisione. | Impedisce la sostituzione di un foglio visivamente simile ma tecnicamente diverso. |
| Viso e nucleo | Campione fisico di colore della superficie/nucleo, finitura, struttura e condizioni di visualizzazione. | Definisce sia lo sfondo non inciso che il colore della legenda rivelata. |
| Dimensioni | Dimensioni nominali della lastra, spessore, tolleranze, requisiti di planarità e area utilizzabile. | Supporta calcoli stabili di altezza Z, fabbricazione, imballaggio e resa. |
| Coupon elaborato | Sono approvati testi piccoli, linee strette, simboli, fori, bordi fresati e le impostazioni utilizzate. | Mostra l'aspetto reale di un risultato di incisione e fabbricazione accettabile. |
| Condizioni superficiali | Pellicola protettiva, segni ammessi, criteri di graffiatura, contaminazione e metodo di pulizia. | Evita disaccordi sui difetti estetici dopo la consegna. |
| Installazione ed esposizione | Metodo di montaggio, substrato, uso interno/esterno, temperatura, umidità, raggi UV e sostanze chimiche. | Collega l'approvazione del materiale all'applicazione reale anziché al solo test al banco. |
| Lotto e registrazioni | Identificazione del lotto, data del campione, approvatore, durata conservata del campione e regola di notifica delle modifiche. | Rende tracciabili gli ordini ripetuti e chiarisce quando è necessaria la riapprovazione. |
Approvare il risultato elaborato
Utilizza il CNC effettivo o il flusso di lavoro rotativo dell'acquirente
Il foglio per incisione standard a base ABS di LYSHIRE è destinato alla fresatura CNC e all'incisione rotativa. Il tagliando di approvazione deve pertanto riportare la macchina, la taglierina, il testo più piccolo, la linea più stretta, la profondità normale e qualsiasi fase di taglio o foratura richiesta dall'acquirente. Dovrebbe esporre il nucleo continuo in modo pulito senza profondità inutili.
Registrare il codice prodotto, l'utensile, la profondità, la velocità del mandrino, l'avanzamento, il bloccaggio del pezzo e la revisione della grafica con il coupon accettato. Questi record non creano impostazioni universali; preservano le condizioni che hanno prodotto il risultato approvato su quella macchina.
I progetti laser CO2 dovrebbero utilizzare la configurazione laser PMMA/acrilico separata di LYSHIRE. Per la selezione del processo, vedereSistema di lavorazione LYSHIREe il dettagliatogamma di fogli per incisione laser.
Mantieni due riferimenti
Conservare un campione di lamiera non lavorata per la revisione di colore, finitura, struttura e spessore, oltre a un coupon lavorato per l'incisione e la fabbricazione. Proteggerli entrambi dalla luce solare, dallo sporco, dall'abrasione e dalla manipolazione incontrollata, identificandone la data di approvazione e la revisione del prodotto.
Colore e aspetto
Controllare il metodo di visualizzazione prima di impostare una tolleranza del colore
Il confronto dei colori è significativo solo quando vengono controllati il riferimento, il metodo dello strumento e le condizioni di visualizzazione. CIELAB fornisce coordinate standardizzate per descrivere il colore, ma non fornisce automaticamente la tolleranza commerciale corretta per un ordine di fogli da incisione. L'acquirente e il fornitore devono concordare il metodo di misurazione, la geometria dello strumento, l'illuminante, la preparazione del campione e il limite di accettazione per la finitura specifica.
Le superfici opache, lucide, spazzolate, a specchio e strutturate riflettono la luce in modo diverso. Le letture strumentali dovrebbero quindi supportare, e non sostituire, una revisione visiva fisica in condizioni di illuminazione concordate. I fogli di produzione dovrebbero essere confrontati con lo standard fisico conservato, non con una fotografia, un'immagine del sito Web o una visualizzazione sul monitor.
Ispezione del lotto di produzione

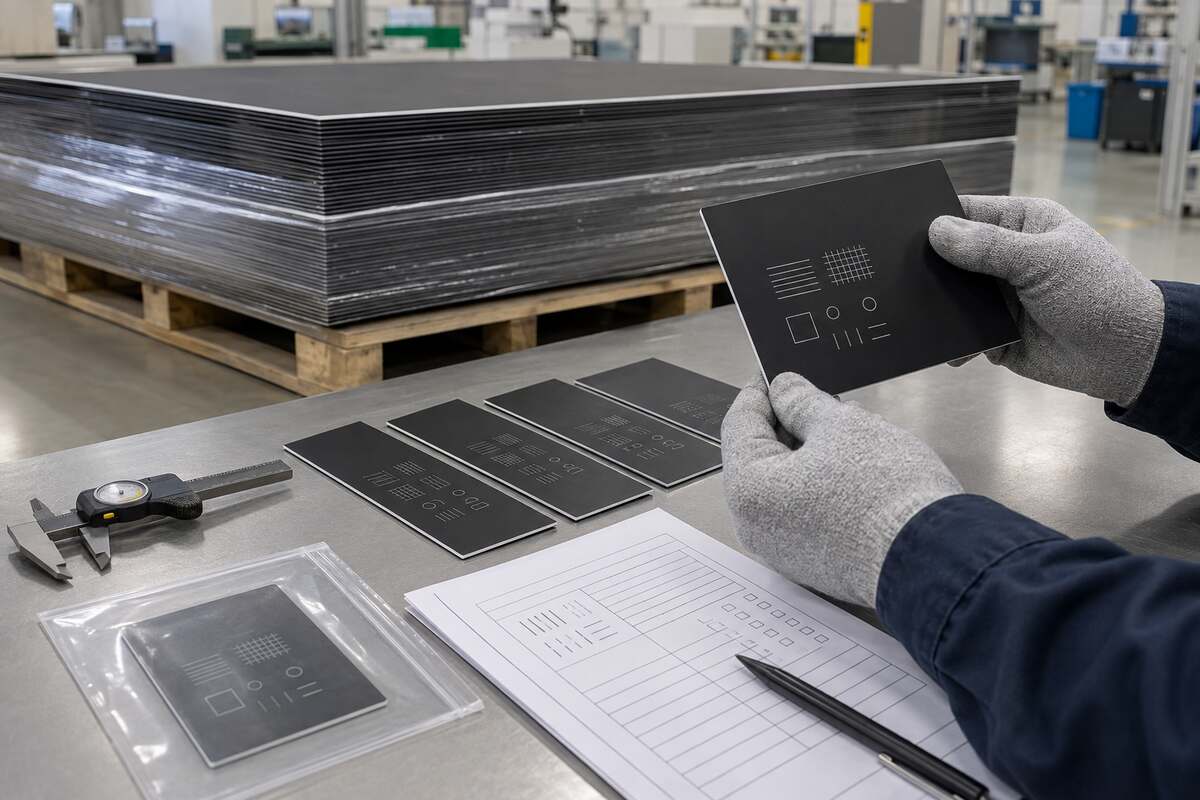

Una sequenza pratica di ispezione in entrata
- Definire il lotto:identificare il codice del prodotto, la struttura del colore, la finitura, lo spessore, la quantità, il lotto di produzione e le unità di imballaggio oggetto del controllo.
- Seleziona campioni rappresentativi:preleva campioni da diverse scatole, posizioni di pila o porzioni di produzione secondo il piano concordato, non solo dal foglio superiore più semplice.
- Controlla identità e aspetto:confermare etichette, colori frontale/nucleo, finitura, pellicola protettiva, contaminazione e danni visibili rispetto al riferimento conservato.
- Misurare le dimensioni critiche:verificare lo spessore, la dimensione della lamiera, la planarità o le dimensioni del pezzo finito nei luoghi concordati e con idonee apparecchiature calibrate.
- Esegui il test del processo approvato:riprodurre il coupon di incisione conservato e ispezionare la rivelazione del nucleo, i dettagli fini, la qualità dei bordi, i fori e altre lavorazioni richieste.
- Classificare e registrare i risultati:separare le non conformità critiche, maggiori e minori come definito nelle specifiche di acquisto.
- Applicare la regola decisionale concordata:accettare, rifiutare, ordinare, rielaborare o richiedere una revisione tecnica in base al contratto, non una regola improvvisata creata dopo che si è verificato un problema.
- Mantenere la tracciabilità:conservare il registro dell'ispezione, l'identificazione del campione, le fotografie ove utile e un pezzo rappresentativo trattenuto per il confronto degli ordini ripetuti.
Piani di campionamento
AQL organizza le decisioni; Non definisce la qualità del prodotto
La norma ISO 2859-1:2026 fornisce piani di campionamento per accettazione per l'ispezione lotto per lotto in base agli attributi. Un acquirente può utilizzare un piano concordato come parte dell’ispezione in entrata, ma lo standard non decide quali difetti del foglio di incisione siano critici, maggiori o minori, né stabilisce i limiti di colore, spessore o incisione del prodotto. Tali requisiti appartengono al disegno, alle specifiche, al campione approvato e al contratto di acquisto.
Il livello di ispezione, il limite di qualità di accettazione, la dimensione del campione e le regole di commutazione dovrebbero essere selezionati da personale qualificato in base al rischio, alla storia e ai requisiti contrattuali. Caratteristiche critiche per la sicurezza, regolamentate o funzionali possono richiedere controlli più rigorosi o un'ispezione completa anziché un campionamento ordinario.
Lacune comuni nell'approvazione
Cosa rivelano solitamente i problemi relativi agli ordini ripetuti
| Il colore è contestato dopo la consegna | Non sono stati stabiliti standard fisici, illuminazione controllata o metodi di misurazione concordati. |
| L'incisione espone il nucleo in modo non uniforme | Esaminare la planarità, la tenuta del pezzo, la condizione dell'utensile, la profondità, lo spessore e la costruzione della faccia rispetto al tagliando approvato. |
| I caratteri fini sembrano più larghi del campione | La geometria della taglierina, la profondità, l'usura dell'utensile o la revisione della grafica potrebbero essere cambiate. |
| Il batch passa visivamente ma non riesce ad assemblare | Le dimensioni finite, i fori, la planarità, l'adesivo o le condizioni di installazione non facevano parte dell'approvazione. |
| Le lenzuola superiori sono buone ma le lenzuola interne variano | Le ubicazioni di campionamento non rappresentavano il lotto completo o la pila di imballaggi. |
| L'ordine di ripetizione è diverso dal primo ordine | La revisione del prodotto, il campione conservato, i record dei lotti o il processo di notifica delle modifiche non sono stati controllati. |
Cambia controllo
Decidere in anticipo cosa richiede la riapprovazione
La riapprovazione dovrebbe essere presa in considerazione quando cambiano la formulazione del materiale, la costruzione della faccia, il colore del nucleo, la finitura, lo spessore, la pellicola protettiva, l'adesivo, il percorso di lavorazione, il fornitore, la macchina, l'attrezzatura o la grafica critica. Anche una modifica all'imballaggio può richiedere una revisione se può influire sulla planarità, sulle condizioni della superficie o sui danni dovuti al trasporto.
Non tutte le modifiche amministrative richiedono una qualificazione completa, ma le parti dovrebbero definire chi valuta la modifica e quali prove sono necessarie. Ciò può variare dalla revisione della documentazione a un nuovo campione fisico, prova della macchina o test dell'applicazione.
Domande frequenti
Domande frequenti sull'approvazione del foglio per incisione ABS
Cosa dovrebbe includere un campione di fogli per incisione in ABS approvato?
Conserva un campione non elaborato identificato per colore, finitura, struttura e dimensioni, oltre a un coupon elaborato che mostra il risultato approvato dell'incisione e della fabbricazione. Registrare il codice prodotto, la revisione, la data, la configurazione della macchina e gli approvatori.
È sufficiente una fotografia per l’approvazione del colore?
No. Le fotocamere, l'illuminazione, la compressione e gli schermi possono modificarne l'aspetto. Utilizza un riferimento fisico conservato in condizioni di visualizzazione controllate e aggiungi un metodo strumentale concordato quando il progetto richiede il controllo numerico del colore.
Il campione deve essere testato sulla macchina dell’acquirente?
SÌ. La macchina CNC o rotativa prevista, la taglierina, la grafica e le normali condizioni di produzione forniscono le prove più rilevanti. Il percorso ABS standard di LYSHIRE non deve essere trattato come il materiale laser CO2 predefinito.
Un valore AQL definisce la qualità accettabile del foglio?
No. Un piano di campionamento basato su AQL aiuta a determinare come un lotto viene campionato e giudicato. Il disciplinare di prodotto dovrà definire separatamente i difetti, le misure, i limiti ed i riferimenti approvati.
Quanti fogli devono essere controllati in un ordine all'ingrosso?
Non esiste un numero universale. La dimensione del campione dipende dalla dimensione del lotto, dal piano di ispezione, dal rischio di difetti, dalla cronologia degli ordini e dai requisiti contrattuali. I campioni devono rappresentare diverse parti del lotto.
Quando dovrebbe essere riapprovata una lastra per incisione in ABS?
Riesaminare la riapprovazione quando cambiano materiale, struttura del colore, finitura, spessore, adesivo, processo, macchina, attrezzatura, grafica o altre caratteristiche che possono influenzare il risultato.
Revisione di campioni e specifiche
Trasforma una prova di successo in uno standard di acquisto ripetibile
Invia a LYSHIRE il tuo processo CNC o rotativo, i colori faccia/nucleo, finitura, spessore, dimensioni, grafica, fabbricazione, metodo di montaggio, ambiente di servizio e requisiti di ispezione. Il nostro team può preparare campioni di materiali e coupon elaborati per progetti B2B qualificati prima della produzione in serie.
Contatta LYSHIRERiferimenti tecnici: iISO 2859-1:2026panoramica del campionamento di accettazione per attributi; ILStandard dello spazio colore CIE 1976 L*a*b*; e la guida ufficiale sui materiali per l'incisione diRigaEGravotech. I criteri di accettazione finale devono seguire il contratto dell’acquirente, le attuali specifiche del prodotto LYSHIRE e la convalida nelle effettive condizioni d’uso.
