Come specificare fogli per incisione a tre strati per segnaletica multicolore
Un vero foglio per incisione a tre strati può visualizzare il colore della faccia originale più due diversi colori incassati. Il risultato dipende da una struttura ordinata della faccia, del centro e della base e dal controllo accurato di due profondità di incisione. Gli acquirenti devono pertanto specificare più di "3 strati di plastica" in un ordine di acquisto.
Risposta diretta:definire i tre colori in ordine, identificare quale opera d'arte deve rivelare lo strato intermedio e quale deve raggiungere la base, selezionare un materiale specifico per il processo per il laser CO2 o il lavoro CNC/rotativo e approvare entrambe le profondità su un campione fisico prima della produzione in serie.
Cosa significa tre strati
Un foglio sottile, tre livelli di colore integrali

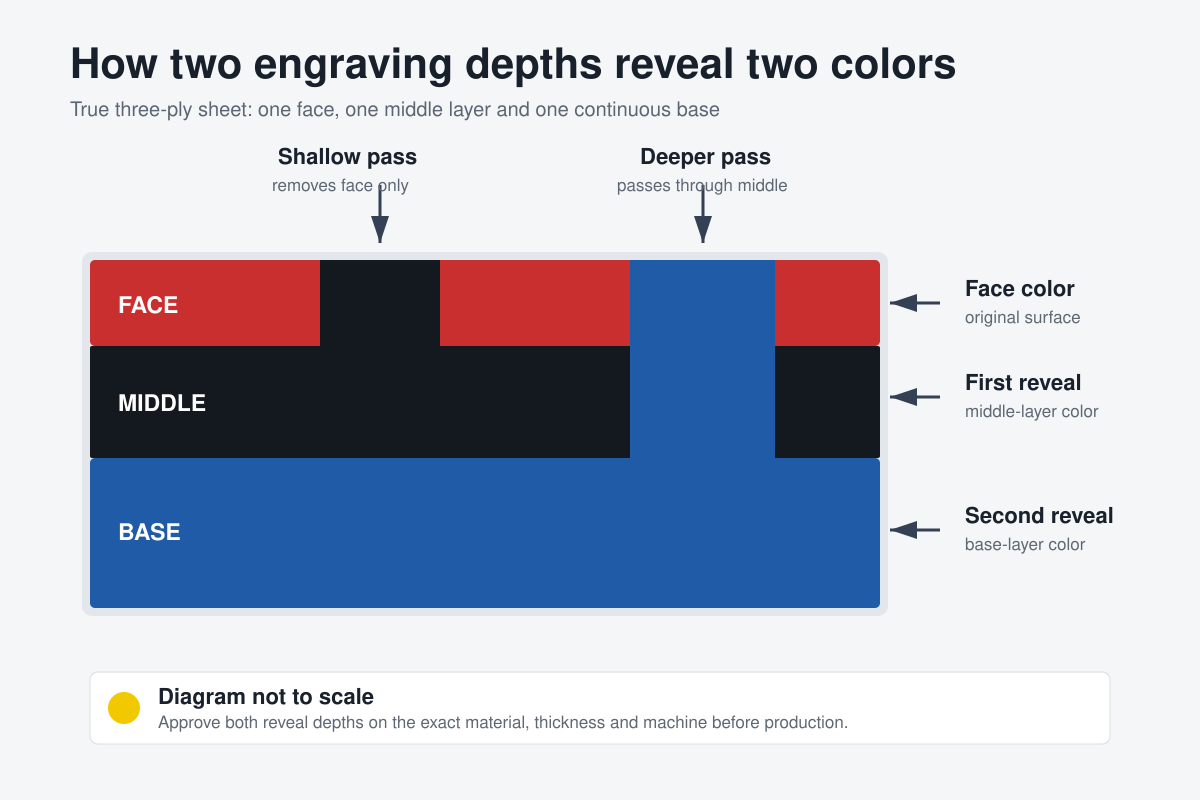

Nel sistema a tre veli LYSHIRE, il foglio finito contiene un colore frontale, un colore intermedio e un colore di base continuo. L'incisione superficiale rimuove il viso ed espone lo strato intermedio. Un passaggio controllato più profondo rimuove anche lo strato intermedio e raggiunge la base. Il volto rimane visibile laddove il disegno non è inciso.
Non è la stessa cosa che fissare insieme tre tavole spesse, stampare due colori su un foglio o riempire le aree incise con vernice. Ad esempio, un foglio rosso/nero/blu da 1,5 mm può utilizzare il rosso come lato originale, il nero per il testo poco profondo e il blu per i campi più profondi selezionati, il tutto all'interno di un foglio finito da 1,5 mm.
Ordina i colori
Scrivi la sequenza dei colori dalla faccia alla base
Colore del viso
Lo sfondo visibile prima dell'incisione. Solitamente presenta la più ampia area di colore ininterrotta e influenza fortemente l'abbagliamento, la manutenzione e l'aspetto della segnaletica.
Colore medio
Il primo colore rivelatore raggiunto dall'incisione superficiale. Di solito contiene testo principale, titoli, schemi o legende di avvertenze.
Colore di base
Il secondo rivela il colore raggiunto da un passaggio più profondo. Può identificare un secondo livello informativo, un campo di stato, una zona o un simbolo selezionato.
Scrivi sempre l'ordine in modo esplicito, ad esempiofaccia rossa / centro nero / base blu. Un elenco che dice solo “rosso, nero e blu” è ambiguo perché invertire l'ordine cambia sia lo sfondo che i colori prodotti ad ogni profondità di incisione.
Logica del colore
Assegna a ciascun colore una funzione informativa definita
| Struttura di esempio | Possibile logica di layout | Controlli dell'acquirente |
|---|---|---|
| Rosso/nero/blu | Sfondo rosso, avvertenze o legende nere poco profonde, codici o campi secondari blu più profondi. | Confermare che i colori selezionati corrispondano al sistema visivo del progetto e non vengano utilizzati come unico segnale di sicurezza o di stato. |
| Bianco/rosso/verde | Sfondo bianco, informazioni poco profonde di allarme o arresto in rosso, informazioni verdi più profonde di pronto o normale. | Aggiungi parole, simboli o posizioni in modo che il significato critico non dipenda solo dal rosso rispetto al verde. |
| Bianco/nero/verde | Sfondo bianco, istruzioni nere poco profonde, intestazioni, pannelli o simboli guida selezionati di colore verde più profondo. | Confermare separatamente le regole del segnale finito, il contrasto, il design dei simboli e le condizioni di installazione. |
| Ordine tricolore personalizzato | Marchio, orientamento, zone macchina, famiglie di prodotti o due livelli di dati tecnici. | Approva i colori fisici ed entrambi rivelano le profondità; i colori dello schermo non sono uno standard di produzione. |
Il materiale fornisce strati di colore; non rende automaticamente conforme la segnaletica finita. I colori di sicurezza, l'accessibilità, i simboli, la dicitura, la dimensione dei caratteri e il montaggio devono seguire il mercato di destinazione e le specifiche del progetto.
Due gruppi di profondità
Separa la grafica prima che raggiunga la macchina
Un file di produzione dovrebbe identificare chiaramente quali oggetti appartengono al passaggio del colore medio superficiale e quali appartengono al passaggio del colore di base più profondo. Utilizza livelli con nome separati o tinte piatte approvate nel file vettoriale, quindi blocca la mappatura nel foglio di lavoro. Testo, simboli, pannelli pieni e linee di taglio non devono fare affidamento sulla memoria dell'operatore.
Progetta le aree più profonde con larghezza e spaziatura sufficienti per il processo selezionato. Una modifica della profondità può alterare la larghezza apparente della linea, il raggio dell'angolo e la definizione dei piccoli dettagli. Nel campione di omologazione devono quindi essere presenti il tratto più stretto e il carattere più piccolo.
Nessun numero di profondità universale
Le profondità pubblicate per il prodotto di un altro produttore non sono automaticamente adatte per una lastra LYSHIRE. Le proporzioni dello strato, il polimero, la costruzione del cappuccio, la potenza della macchina, la messa a fuoco, la geometria della taglierina e la calibrazione influiscono tutti sul risultato. Stabilire due impostazioni di produzione approvate sull'esatto materiale ordinato.
Scegli il percorso del processo
Le versioni laser e CNC/rotativa devono essere specificate separatamente
“Tre strati” descrive la struttura del colore, non la compatibilità del polimero o della macchina. LYSHIRE fornisce normalmente una configurazione basata su acrilico/PMMA per ordini laser CO2 e una configurazione separata basata su ABS per incisione CNC o rotativa. Non dare per scontato che un foglio fisico sia universale per ogni sistema di incisione.
| Itinerario dell'ordine | Cosa confermare | Focus sull'approvazione |
|---|---|---|
| Laser CO2 | Configurazione laser a base acrilica/PMMA, tipo di macchina, intervallo di potenza, controllo della messa a fuoco, trattamento dell'aria e requisiti di taglio vettoriale. | Rimozione pulita della faccia, separazione stabile superficiale/profonda, residui, effetto termico, kerf e bordo tagliato. |
| CNC o rotativo | Configurazione meccanica basata su ABS, tipo di fresa, angolo di punta, diametro dell'utensile, velocità del mandrino, metodo di avanzamento e bloccaggio. | Bave, scheggiature, larghezza della linea, planarità, usura dell'utensile, ripetibilità della profondità e bordo fresato. |
Per entrambi i percorsi, verificare contemporaneamente la perforazione, il taglio sagomato, il supporto adesivo, il raggio dell'angolo e il metodo di installazione finale. Queste operazioni possono influenzare le specifiche pratiche del foglio anche quando i colori faccia/centro/base rimangono invariati.
Approvazione del campione
Un test in due fasi in sette fasi
- Registra il foglio esatto:fornitore, codice prodotto, ordine frontale/medio/base, polimero, finitura, spessore totale e lotto.
- Preparare una matrice di profondità:includere diversi candidati superficiali e diversi candidati più profondi senza modificare più variabili della macchina contemporaneamente.
- Includi opere d'arte reali:prova il testo più piccolo, il tratto più stretto, i pannelli pieni, gli angoli, i simboli e il contorno di taglio pianificato.
- Seleziona l'impostazione superficiale:rimuovere completamente il viso preservando un colore dello strato intermedio pulito e ininterrotto.
- Seleziona l'impostazione più profonda:passare attraverso il centro in modo coerente e rivelare la base senza eccessivo allargamento, fusione o danni meccanici.
- Ispezionare la transizione:verificare che le aree poco profonde non espongano la base e che le aree profonde non mantengano isole indesiderate dello strato intermedio.
- Conserva il coupon approvato:contrassegnare la macchina, le impostazioni, l'utensile o l'obiettivo, il lotto, la revisione della grafica e la data di approvazione per il controllo della produzione.
Spessore e bilanciamento degli strati
Lo spessore totale e la profondità della fessura sono specifiche diverse
Lo spessore totale della lamiera controlla la rigidità, il montaggio, l'adattamento, il taglio e l'imballaggio. Non dice all'operatore dove iniziano i colori medi e base. Un foglio a tre veli da 1,5 mm rimane un foglio finito da 1,5 mm; i tre strati di colore sono contenuti in quel totale.
Per un progetto ripetuto, conservare sia il requisito di tolleranza del foglio finito sia i risultati superficiali/profondi approvati. Se il colore, il polimero, la finitura o lo spessore cambiano, riconvalidare le impostazioni. Non trasferire un programma di profondità da un campione di costruzione diversa semplicemente perché lo spessore complessivo è lo stesso.
Risoluzione dei problemi
Cosa significano solitamente i comuni difetti di incisione a tre strati
| Il colore di base appare nel testo poco profondo | Il passaggio poco profondo è troppo profondo, la messa a fuoco o l'altezza Z variano, il foglio non è tenuto piatto oppure è stata utilizzata l'impostazione del lavoro errata. |
| Il colore medio rimane all'interno dei campi profondi | Il passaggio più profondo è insufficiente o inconsistente; controllare la planarità, la messa a fuoco, l'usura degli utensili, la mappatura dei livelli e la strategia di sovrapposizione. |
| Il testo fine diventa troppo pesante | Profondità eccessiva, calore del laser, geometria ampia dell'utensile, runout o passaggi multipli sovrapposti possono allargare l'area incisa. |
| Il bordo colorato sembra irregolare | Esaminare la messa a fuoco, il bilanciamento velocità/potenza, l'affilatura della taglierina, l'avanzamento, le condizioni del mandrino, la qualità della grafica e il metodo di pulizia. |
| Il pannello o le lettere risultano distorti | Campi profondi e di grandi dimensioni potrebbero richiedere una strategia di riempimento, una sequenza, un metodo di fissaggio o un materiale specifico del processo diversi. |
| Il batch non corrisponde all'approvazione | Prima di continuare, verificare il codice prodotto, il polimero, l'ordine dei colori, la finitura, lo spessore, il campione conservato, l'identità del lotto e la calibrazione della macchina. |
Limite di durabilità
Tre strati non significano automaticamente qualità per esterni
Il solo numero degli strati non dimostra la stabilità ai raggi UV, la resistenza agli agenti atmosferici, la resistenza chimica, le prestazioni al fuoco o una durata di servizio specifica. Questi dipendono dal polimero esatto, dai pigmenti, dalla superficie, dalla costruzione, dall'adesivo, dall'installazione e dall'ambiente. Se il progetto è all'aperto o esposto a calore, detergenti, oli, umidità o abrasione, richiedere i dati di prodotto rilevanti o i requisiti di test per la configurazione ordinata.
Allo stesso modo, un risultato di incisione iniziale pulito non dimostra la prestazione di adesione a lungo termine tra gli strati. Ispeziona i bordi fabbricati, i fori e i punti di montaggio sottoposti a sollecitazioni elevate e conduci test adeguati al progetto laddove il fallimento sarebbe costoso.
Elenco di controllo della richiesta di offerta
Informazioni da inviare con una richiesta di fogli a tre veli
- Sequenza di colori:viso/centro/base in ordine esatto, con riferimenti cromatici fisici o controllati.
- Logica della profondità:gli elementi grafici assegnati ai colori di rivelazione superficiale e profonda.
- Elaborazione:Laser CO2, router CNC o incisore rotativo, compresi i dettagli della macchina e degli utensili.
- Foglio:spessore totale, dimensioni, finitura, quantità e planarità o tolleranza richiesta.
- Fabbricazione:taglio vettoriale, fresatura, foratura, smussatura, fori, angoli, parti adesive o finite.
- Applicazione:posizione interna/esterna, osservazione, pulizia, temperatura, sostanze chimiche, abrasione e durata prevista.
- Conformità:requisiti applicabili di sicurezza, accessibilità, antincendio, elettrici, del cliente o del mercato di destinazione.
- Approvazione:campione fisico di colore, coupon di incisione a due profondità e documentazione richiesta prima della produzione in serie.
Rivedi ilGamma di fogli per incisione a tre strati LYSHIREper esempi di struttura o inviare una sequenza di colori personalizzata e un percorso di elaborazione tramite ilmodulo di richiesta del progetto.
Domande frequenti
Domande frequenti sui fogli per incisione a tre strati
Come fa un foglio a tre veli a creare due colori incisi?
Un passaggio superficiale rimuove il viso ed espone lo strato intermedio. Un passaggio controllato più profondo rimuove anche lo strato intermedio e raggiunge la base. L'area non incisa mantiene il colore del viso originale.
Un foglio a tre strati è composto da tre assi spesse?
No. Un vero foglio per incisione a tre strati contiene tre livelli di colore all'interno di un foglio sottile finito. Ad esempio, tutti e tre i colori possono essere contenuti in uno spessore totale di 1,5 mm.
È possibile utilizzare la stessa lastra per l'incisione laser CO2 e CNC?
Non dare per scontato che sia così. LYSHIRE configura normalmente una versione a base acrilica/PMMA per ordini laser CO2 e una versione separata a base ABS per lavori CNC o rotanti. Conferma il processo prima di ordinare.
Quali profondità di incisione dovrebbero essere utilizzate?
Non esiste una coppia universale di impostazioni. Stabilisci impostazioni sempre più approfondite sul prodotto esatto, sullo spessore, sul lotto e sulla macchina perché le proporzioni dello strato, la messa a fuoco, la potenza, la velocità, la geometria dell'utensile e la calibrazione influiscono sul risultato.
Un foglio a tre strati elimina il riempimento di vernice?
Può creare layout a tre colori attraverso strati integrali e rimozione controllata del materiale, quindi molti progetti non necessitano di riempimento con vernice o stampa secondaria. Conferma se l'opera d'arte finita richiede decorazioni aggiuntive.
Ogni foglio a tre strati è adatto alla segnaletica di sicurezza esterna?
No. Il conteggio degli strati non stabilisce la qualità per esterni o la conformità normativa. Conferma l'esatta prestazione del materiale e applica tutte le regole del mercato di destinazione al cartello finito.
Struttura e revisione del campione
Approva l'ordine dei colori e entrambe le profondità di incisione
Inviare a LYSHIRE la sequenza faccia/centro/base richiesta, grafica, macchina, spessore totale, applicazione e dettagli di fabbricazione. Il nostro team può rivedere il percorso del processo e preparare un campione fisico a due profondità per progetti B2B qualificati.
