Come selezionare i fogli per incisione ABS per lavori CNC e rotanti
Selezione del materiale per l'incisione meccanica
Come selezionare i fogli per incisione ABS per lavori CNC e rotanti
I fogli per incisione in ABS rappresentano un materiale pratico per etichette di apparecchiature incise meccanicamente, legende di pannelli di controllo, targhette e identificazione di interni. La scelta corretta non dipende solo dal colore del quadrante: gli acquirenti devono confermare il percorso di lavorazione, la struttura a due strati, la profondità di incisione richiesta, lo spessore totale, la planarità, la fabbricazione e l'ambiente di installazione.
Risposta diretta:selezionare un foglio di plastica per incisione ABS appositamente realizzato quando il lavoro utilizzerà la fresatura CNC o l'incisione rotativa e richiede una faccia colorata sottile su un nucleo continuo a contrasto. Confermare il prodotto esatto sulla macchina dell'acquirente prima della produzione. La configurazione ABS standard di LYSHIRE è indirizzata al lavoro CNC o rotativo; I progetti laser a CO2 dovrebbero utilizzare il foglio separato per incisione laser PMMA/acrilico di LYSHIRE anziché trattare l'ABS standard come materiale laser predefinito.
Inizia con il processo
Tre domande definiscono il foglio ABS corretto
Quale macchina?
Indicare se il foglio verrà inciso a rotazione, fresato a CNC, forato, segato o tranciato. La geometria dell'utensile, il bloccaggio del pezzo e l'aspirazione della polvere dovrebbero essere pianificati per il processo vero e proprio.
Cosa deve essere rivelato?
Specificare il colore del frontale, il colore del nucleo e il contrasto richiesto. Lo strumento dovrebbe rimuovere la superficie in modo netto ed esporre il nucleo senza tagliare inutilmente in profondità.
Dove verrà utilizzato?
L'identificazione delle apparecchiature interne, la segnaletica esterna, l'esposizione chimica, il montaggio adesivo e le applicazioni regolamentate richiedono convalide diverse. L'ABS da solo non definisce la prestazione finale.
Tabella delle specifiche dell'acquirente
Cosa controllare prima di approvare un foglio per incisione in ABS
| Punto di selezione | Perché è importante | Ciò che l'acquirente dovrebbe confermare |
|---|---|---|
| Percorso di elaborazione | La lastra per incisione ABS LYSHIRE standard è destinata alla lavorazione meccanica. | Incisione CNC o rotativa, oltre a qualsiasi fase di fresatura, foratura, segatura o cesoiatura. |
| Colori del viso e del nucleo | Il nucleo rivelato crea la legenda, il simbolo o il contrasto del codice finito. | Combinazione esatta faccia/nucleo, superficie opaca o lucida e un campione fisico di colore approvato. |
| Costruzione della faccia e profondità dell'incisione | Il testo fine necessita di uno strato frontale controllato e di una rimozione superficiale e ripetibile. | Dimensione del carattere, larghezza della linea, tipo di taglierina e risultato dell'incisione del campione richiesti. |
| Spessore totale della lamiera | Lo spessore influisce sulla rigidità, sull'aspetto del bordo, sulla qualità del foro e sulla configurazione della macchina. | Spessore nominale, tolleranza e se sono necessarie lastre intere, pezzi grezzi o finiti. |
| Planarità e consistenza | Un foglio che si solleva o varia in spessore può produrre una profondità non uniforme e una rivelazione del colore incompleta. | Metodo di bloccaggio dei pezzi, area utilizzabile, consistenza del lotto e requisiti di ispezione. |
| Fabbricazione | Molte parti di identificazione necessitano di qualcosa di più della semplice incisione. | Dimensioni finite, fori, asole, raggio dell'angolo, smusso, forma speciale e finitura del bordo. |
| Metodo di montaggio | Adesivi, viti, rivetti e raccordi impongono requisiti di progettazione diversi. | Posizione del foro, supporto adesivo, substrato target, struttura della superficie e geometria di installazione. |
| Ambiente di servizio | Non si deve presumere che tutti i colori e le finiture dell'ABS abbiano le stesse prestazioni all'esterno, ai raggi UV, al calore o agli agenti chimici. | Ubicazione interna/esterna, esposizione, detergenti, temperatura e durata di servizio richiesta. |
Struttura a due strati
Perché il controllo facciale è importante per testi piccoli e linee sottili
Un foglio per incisione in ABS a due strati utilizza un colore superficiale sottile su un nucleo continuo a contrasto. L'incisione meccanica rimuove il volto in aree selezionate, lasciando le informazioni incassate nel colore centrale. La qualità finale dipende dal rapporto tra la costruzione della faccia, la geometria della fresa, la grafica e il controllo della profondità.
Se lo strumento è troppo superficiale, potrebbe rimanere del colore del viso e il contrasto sarà incompleto. Se è inutilmente profondo, i caratteri fini potrebbero allargarsi, i contatori piccoli potrebbero chiudersi e il tempo di produzione potrebbe aumentare. È quindi necessario incidere un campione con la taglierina, la dimensione del carattere e la grafica previsti prima che venga rilasciato un ordine di volume.
Per un confronto più ampio tra strutture a due strati, tre strati, fronte-retro e con incisione inversa, rivedere laSistema di struttura in lamiera di incisione LYSHIRE.
Non selezionare solo in base al colore
Due fogli possono sembrare simili se si utilizzano polimeri, costruzioni di cappucci o percorsi di lavorazione approvati diversi. La compatibilità deve derivare dalle precise specifiche del fornitore e da un test controllato della macchina, non dall'aspetto, da un'etichetta generica di "plastica" o da un test di combustione improvvisato.
Configurazione CNC e rotativa
Una sequenza pratica di test di esempio
- Fissare il foglio:utilizzare un pannello piatto, un tavolo aspirante o un dispositivo adatto in modo che la superficie di incisione rimanga piana.
- Seleziona la taglierina:abbinare una taglierina a V affilata, una taglierina parallela o uno strumento di fresatura alla larghezza della linea, al dettaglio dell'angolo e al profilo di taglio richiesti.
- Imposta un primo passaggio poco profondo:rimuovere solo il materiale frontale sufficiente per ottenere una rivelazione del colore centrale pulita e continua.
- Ispezionare i dettagli e la qualità dei bordi:controllare testo piccolo, fori, angoli interni, sbavature, scheggiature e la superficie posteriore.
- Regola gradualmente:perfezionare la profondità, la velocità del mandrino e la velocità di avanzamento in base alla macchina, alla taglierina, al foglio e al disegno.
- Registra la configurazione approvata:conservare il codice prodotto, il lotto, l'utensile, la profondità e i parametri della macchina con il campione approvato per la produzione ripetuta.
Non esiste un parametro universale che si adatti a ogni router CNC o incisore rotativo. Il diametro dell'utensile, l'affilatura, le caratteristiche del mandrino, la tenuta del pezzo e la finitura desiderata influiscono tutti sul risultato. È necessario seguire un'efficace aspirazione dei trucioli o della polvere e le istruzioni di sicurezza del produttore della macchina.
Adattamento dell'applicazione

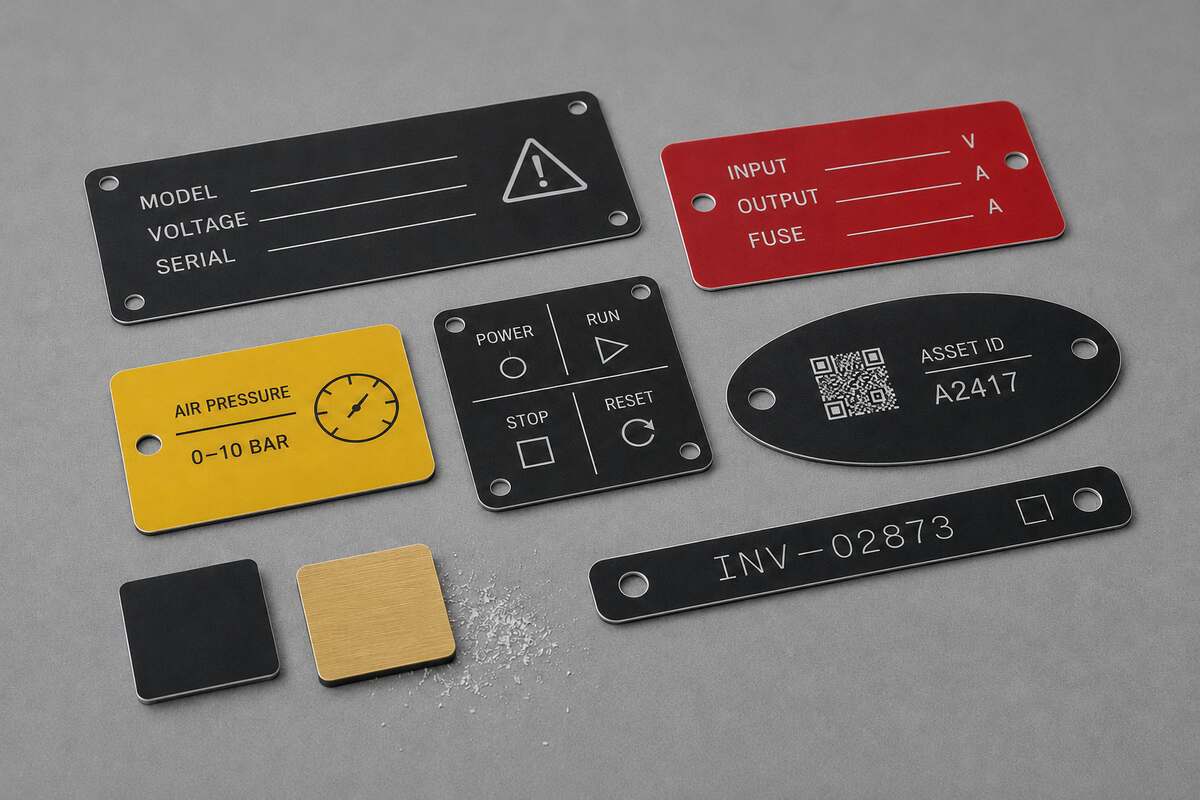

Dove viene comunemente utilizzata la plastica per incisione ABS
| Applicazione | Informazioni tipiche | Specifica importante |
|---|---|---|
| Legenda del pannello di controllo | Funzione interruttore, riferimento circuito, ON/OFF o istruzioni operative | Chiarezza del testo piccolo, dimensioni, posizione dei fori e metodo di montaggio |
| Targhetta dell'apparecchiatura | Modello, voltaggio, numero di serie o informazioni di servizio | Contrasto, dati variabili, dimensioni finite e disegno di fabbricazione |
| Etichetta per valvola, cavo o tubazione | Numero di identificazione, direzione o riferimento del sistema | Design del foro/asola, abrasione, ambiente e metodo di fissaggio |
| Cartello per struttura interna | Identificazione della stanza, dell'istruzione, della direzione o dell'area riservata | Distanza di visione, sistema di colori, superficie di installazione e regole di progetto applicabili |
| Distintivo, premio o targa da esposizione | Nome, titolo, dipartimento o testo di riconoscimento | Approvazione di finitura superficiale, qualità dei bordi, accessori e aspetto |
L'incisione della plastica è un materiale identificativo, non automaticamente un componente di isolamento elettrico, una certificazione di sicurezza o un sistema di segnaletica normativa. Qualsiasi applicazione regolamentata deve essere valutata rispetto ai requisiti di progetto completi dell'acquirente.
Confine del processo
L'ABS LYSHIRE standard e il foglio laser CO2 sono percorsi separati
Il foglio per incisione standard a base ABS di LYSHIRE è specifico per la lavorazione CNC e rotativa. Per l'incisione o il taglio laser CO2, LYSHIRE normalmente consiglia la configurazione laser separata a base PMMA/acrilico. Mantenere distinti i due percorsi di prodotto offre agli acquirenti una base più chiara per i test delle macchine e gli ordini ripetuti.
I fornitori del settore possono offrire singoli prodotti contenenti ABS che sono stati testati per più di un metodo di lavorazione. Ciò non rende tutte le lastre ABS compatibili con il laser. Gli acquirenti dovrebbero seguire i dati relativi al prodotto esatto anziché estendere l'approvazione di un fornitore a un foglio non identificato.
Per i progetti laser, vedereFogli per incisione laser LYSHIRE. Per le funzionalità CNC/rotativa e le opzioni delle parti finite, consultare ilSistema di processo LYSHIRE.
L'uso all'aperto richiede una conferma separata
Molti laminati per incisione ABS sul mercato sono posizionati principalmente per uso interno. Se un progetto prevede luce solare, agenti atmosferici, calore, umidità o sostanze chimiche, fornire le condizioni di esposizione e approvare una struttura testata. Non dedurre le prestazioni all'aperto dal colore o dallo spessore.
Risoluzione dei problemi
Cosa indicano solitamente i risultati comuni dell'incisione meccanica
| Rivelazione del colore principale incompleta o irregolare | Controllare la planarità del foglio, la presa del pezzo, il livello della superficie, la variazione della faccia e se la profondità dell'incisione è troppo ridotta. |
| Il testo fine diventa troppo largo | L'angolo di taglio o la larghezza della punta potrebbero essere troppo grandi oppure l'utensile potrebbe tagliare più in profondità del necessario. |
| Bordo ruvido, scheggiato o sfocato | Ispezionare l'affilatura dell'utensile, l'avanzamento, la velocità del mandrino, la rimozione dei trucioli, il supporto del foglio e se la taglierina è adatta all'operazione. |
| Bordo fuso o accumulo di plastica | L'apporto di calore o l'evacuazione dei trucioli potrebbero non essere adatti. Esaminare l'utensile, la velocità, l'avanzamento e l'aspirazione della polvere. |
| Il foglio si solleva durante il routing | Migliorare la copertura o il fissaggio del vuoto, ridurre le aree non supportate e verificare che la lamiera sia piana prima della lavorazione. |
| Gli ordini ripetuti mostrano un aspetto diverso | Confermare il codice prodotto, i colori frontale/nucleo, la finitura, lo spessore, il lotto e il campione approvato conservato prima della lavorazione. |
Elenco di controllo della richiesta di offerta
Informazioni per inviare a LYSHIRE un preventivo per un foglio di incisione ABS
- Macchina e processo:Pantografo CNC, incisore rotativo e qualsiasi fase di taglio, foratura o finitura.
- Colori faccia/nucleo:combinazione di colori richiesta, finitura superficiale e riferimento approvato, se disponibile.
- Dimensioni:dimensioni della lamiera intera o del pezzo finito, spessore nominale e quantità.
- Opera d'arte:File CAD, AI o PDF, dimensione minima del carattere, larghezza della linea e dati fissi o variabili.
- Fabbricazione:fori, fessure, raggi angolari, smussi, forme speciali e requisiti dei bordi.
- Montaggio:supporto adesivo, viti, rivetti, accessori per badge o altro sistema.
- Ambiente:posizione interna/esterna, raggi UV, temperatura, umidità, prodotti chimici e metodo di pulizia.
- Approvazione:campione fisico, prova della macchina, standard di colore e qualsiasi requisito di ispezione del cliente.
- Dettagli commerciali:paese di destinazione, requisiti di imballaggio e programma di consegna.
Domande frequenti
Domande frequenti sul foglio per incisione ABS
Per quali macchine sono progettate le lastre per incisione ABS standard LYSHIRE?
Sono progettati principalmente per la fresatura CNC e l'incisione rotativa, insieme a lavorazioni meccaniche compatibili come foratura, segatura o cesoiatura. Lo strumento e la configurazione esatti devono essere approvati con un campione.
È possibile utilizzare la lastra per incisione ABS LYSHIRE standard con un laser CO2?
Non deve essere trattato come il materiale laser CO2 predefinito di LYSHIRE. Per i lavori con CO2, selezionare il foglio separato per incisione laser a base di PMMA/acrilico. Confermare sempre l'approvazione della lavorazione per il prodotto esatto anziché generalizzare a partire dal nome del polimero.
A quale profondità deve essere incisa una lastra per incisione in ABS?
Incidi solo abbastanza in profondità da rimuovere il viso in modo netto e rivelare il nucleo continuo a contrasto. La profondità corretta dipende dalla struttura del prodotto, dalla taglierina, dalle dimensioni dei caratteri e dalla macchina, pertanto è necessario un campione controllato.
È possibile forare e tagliare la plastica per incisione in ABS?
SÌ. I fogli adatti per l'incisione in ABS possono essere fresati, forati, segati, tranciati e fabbricati in fori, fessure, angoli arrotondati o forme speciali. La qualità finita dipende dallo strumento, dal supporto e dai requisiti del disegno.
Ogni lastra per incisione in ABS è adatta per l'uso esterno?
No. Le prestazioni all'esterno, ai raggi UV, agli agenti atmosferici, al calore e ai prodotti chimici variano in base al prodotto e alla finitura. Gli acquirenti dovrebbero fornire le effettive condizioni di servizio e approvare una struttura testata invece di dare per scontato che l'ABS da solo garantisca la durata all'esterno.
Cosa dovrebbe essere incluso in una richiesta di informazioni su un foglio per incisione in ABS?
Fornire la macchina, il processo, i colori del frontale/anima, la finitura, lo spessore, le dimensioni del foglio o del prodotto finito, la quantità, la grafica, la fabbricazione, il metodo di montaggio, l'ambiente di servizio, il paese di destinazione e i requisiti del campione.
Revisione dei materiali e dei campioni
Conferma la struttura ABS sulla tua macchina CNC o rotativa
Invia a LYSHIRE il tipo di macchina, la grafica, la struttura del colore, le dimensioni, lo spessore, la fabbricazione, il metodo di montaggio e l'ambiente di servizio. Il nostro team può consigliare il percorso appropriato per l'incisione dei fogli ABS e preparare campioni, fogli interi, pezzi grezzi tagliati o parti di identificazione finite per progetti B2B qualificati.
